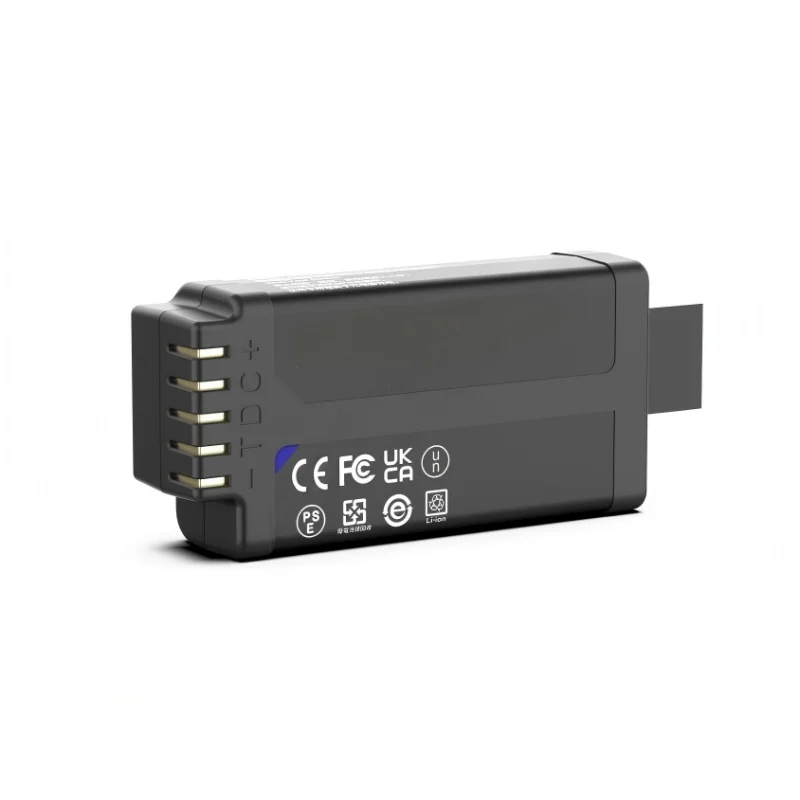

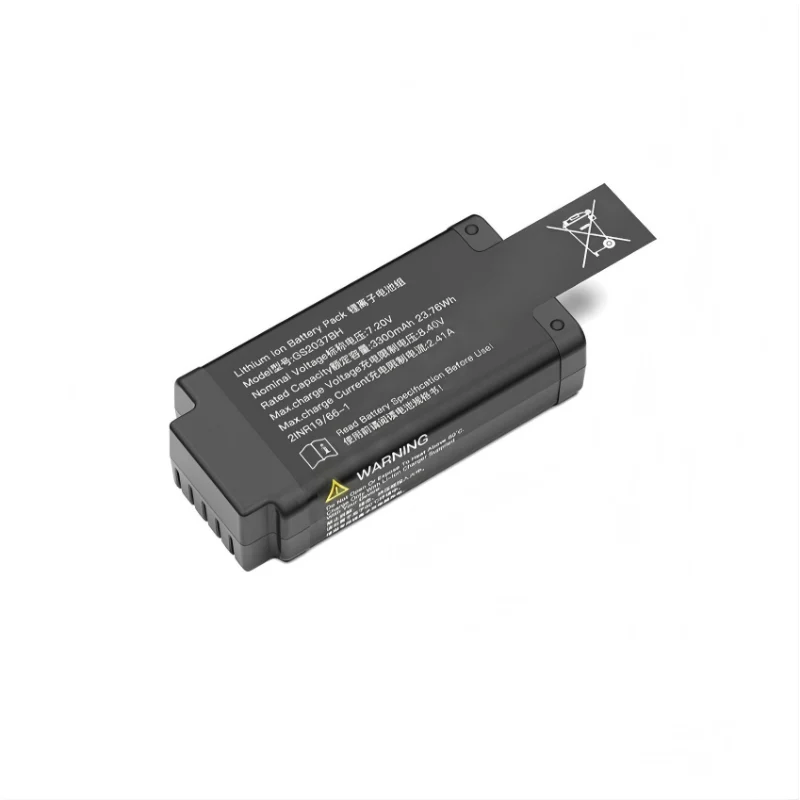

KYS2037BH医療機器バッテリー

医療機器のバッテリーは、スマート制御機能が内蔵された小型リチウムイオンバッテリーパックの形をとります。複数の円筒形または柱状セルがエンジニアによって調整されたモジュール内に組み立てられます。組み込み制御回路は電圧、電流、温度を常に監視します。その間、バッテリー管理システムは充電と放電の挙動を調整し、電気的な一貫性を確保します。信号インターフェースを用いてリアルタイムで運用データを送信し、それを監視します。

材料とセルアーキテクチャ

リチウムコバルト酸化物またはリチウムニッケル系化学成分は、その安定した電気化学的挙動からメーカーによって選ばれています。アノードコレクタは銅箔で支えられ、陰極電流経路はアルミホイルで作られています。微細孔性セパレーターによりイオン流が可能になり、内部短絡を排除します。外部ケースは難燃ポリマーまたは強化アルミニウムで作られています。また、高電圧区画は絶縁フィルムで絶縁されており、内部漏れが最小限に抑えられています。

電気アセンブリと回路制御

技術者は定格出力設計に合わせてセルを並列に組み合わせます。正確な溶接により電極タブが保持され、接合部の抵抗が低減されます。プロテクションボードは組立後、MOSFETスイッチング、電圧サンプリング、熱フィードバックチャネルに接続されます。システムは動作中に個々のセルグループを積極的にバランス付けします。さらに、配線ハーネスには振動や移動時に機械的接続を安定させるためのストレインリリーフ設計が採用されています。

熱調整と構造設計

設計者は内部温度分布を安定させるために、受動的なエアフローチャネルや導電性ヒートスプレッダーを設置します。特定の設計では、異常な状況に対応するためにセンサー駆動の熱遮断装置が設けられています。機械的ケースは耐圧性を持ち、内部部品を外部からの力から保護します。保守アクセスポイントにより、パックを完全に分解せずに検査が可能です。

基準とコンプライアンス管理

製造はIEC 62133、UN38.3、ISOベースの安全基準に基づいています。すべてのユニットは電気的耐久試験、絶縁抵抗試験、サイクル性能試験を受けています。製造者は品質監査のためにバッチトレーサビリティ情報を維持しています。さらに、輸送認証はリチウム系エネルギーモジュールの国際出荷規則への準拠を保証します。

製品の特徴

• 2S1P 取り外し可能なリチウムイオンバッテリーパック
• 世界中のさまざまな分野の法律を遵守しています。
• 標準的なSMBus v1.1インターフェースです。
• 組み込みLED充電状態(SOC)ディスプレイ。
• パナソニック製セルを使用しており、これは最も高いエネルギー密度と安定性を持っています。
• JEITA課金最適化ルールに合致します
• 過充電、過放電、過電流、過熱、ショート回路保護などの広範な安全保護措置が施されています。
• バッテリー寿命を効果的に向上させるためのバランス機能を備えています
• TI精密バッテリー計算。

製品応用分野

• クラスIII医療機器
• 精密測定機器
• 産業用コンピュータ
• 非破壊試験装置
• 携帯型の産業用機器や医療機器などです。
