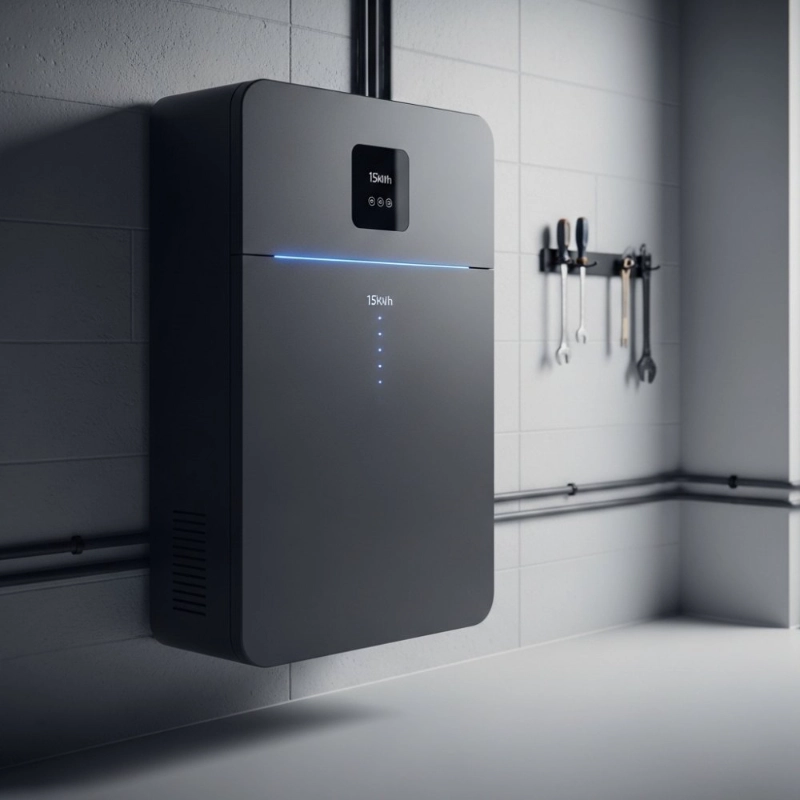

家庭用壁掛けバッテリー – 51.2V 300Ah

家庭用壁掛けバッテリー構造概要

51.2V 300Ahの壁掛けバッテリーシステムは、高容量のLiFePO4モジュラーアーキテクチャを用いてエンジニアによって構築されています。その後、プリズマティックリチウムセルを16シリーズに詰め込み、安定した高電圧直流パックを作り出します。内部モジュールは技術者によって強化された金属バックプレートに取り付けられ、壁を安定させて負荷を分散させます。その間、絶縁バスバーがセルグループを接続し、電気的に絶縁状態に保ちます。構造が整列すると、システムは筐体統合および電気組立段階に入ります。

バッテリー素材システムと内部構成

セルシステムは、メーカーで使用されるリン酸リチウム鉄(LiFePO4)化学に基づいています。陰極はアルミニウム箔に堆積されたLiFePO4活性物質で構成され、陽極は銅箔に堆積されたグラファイト炭素でできています。さらに、電極間に微細孔質の分離器が挿入され、イオンの流れを調整しショート回路を防止します。さらに、有機炭酸溶媒中のリチウム塩系電解質溶液を制御された湿度条件下で注入します。その間、鋼板または金属板がパック全体の構造剛性と熱安定性を与えます。

電気アーキテクチャとシステム統合

バッテリー管理システム(BMS)は、エンジニアが統合したコンポーネントで、電圧、電流、温度、充電状態を継続的に測定します。その後、過充電、過放電、ショート、熱事象を制御するための保護機能が有効化されます。インバータ互換性はRS485やCANのような通信インターフェースを設定することで構成されます。その間、並列拡張機能が整い、多ユニットシステムのスケーリングを可能にします。

応用分野とシステム展開

家庭用バッテリーは、住宅用太陽光蓄電システム、オフグリッド電力システム、ハイブリッドインバーターを備えた設置で使用される壁掛けバッテリーです。また、小規模商業ビル、通信のバックアップ電力システム、マイクログリッドのエネルギーバッファリングセットアップにも適用されています。さらに、安定した直流蓄電と交流への変換の調整が必要な太陽光発電の統合ケースにも役立ちます。

試験、形成、安全基準

充電放電サイクルは、エンジニアによるセルバランスの活性化と容量一貫性を確保するために行われます。その後、連続運転中の電圧安定性と内部抵抗のドリフトを試験するために、経年劣化試験が実施されます。最後に、絶縁試験、熱検証、システム全体の電気的検証が行われます。生産中、システムはIEC安全基準およびUN38.3輸送基準を満たし、いかなる環境下でも構造的信頼性と展開安全性を提供します。

製品の特徴

• バッテリー: 51.2V 300Ah LiFePO4、15kWh、金属板ハウジング、175kg ±1kg、640×400×1280mm
• インバーター:5200VA / 5200W純正弦波、230VAC ±5%出力、ピーク効率90%、230VAC ±5%入力、50/60Hz自動検知
• PV入力:5000W MPPT出力、150–430VDC MPPT範囲、最大オープンサーキット電圧450VDC、最大入力電流27A。
• システムモード:グリッド互換動作と安定した交流出力のサポート。
• 保護:安定したパフォーマンスと安全な運用を備えたスマートシステムのセキュリティ。
